Informationen zur Nutzung der Smartboards in den Unterrichtsräumen

Smartboard

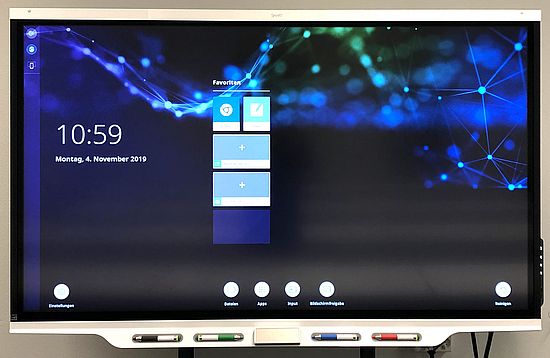

Das Smartboard ist eine Kombination aus einem elektronischen Whiteboard und Monitor.

Smartboard kurze Infos

Das Smartboard verfügt über 3 Grundfunktionen.

  1. Whiteboardfunktion
  2. Monitorfunktion via HDMI
  3. Internetbrowser

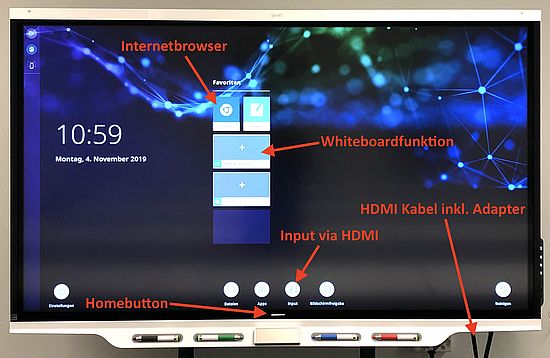

Andere Funktionen können Sie dem Bild entnehmen.

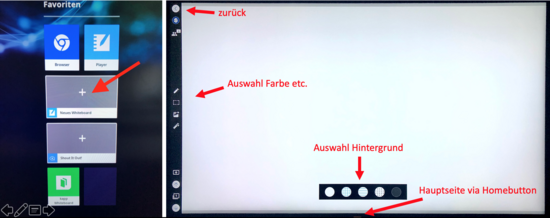

Whiteboard Funktionsübersicht

Durch tippen auf "neues Whiteboard" gelangen Sie in den Whiteboardmodus.

  • Hier können Sie nun mit den 4 verschiedenen Stiften in das Whiteboard schreiben.
  • Sowohl mit dem Wischer (unten bei den Stiften) und mit der Stiftrückseite, als auch mit dem Handrücken können Sie bequem Elemente löschen.
  • Auf der linken Seite können Sie die Stiftfarbe ändern.
  • Mit 2 Fingern können Sie, wie am Smartphone oder Tablet, gezeichnete Elemente vergrössern/verkleinern und drehen





Verbinden via HDMI -> Schalter

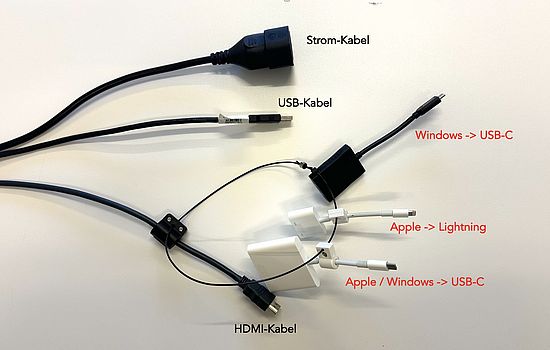

Am Smartboard finden Sie einen Kabelschlauch, welcher über einen HDMI/USB/Strom Anschluss verfügt.

Am HDMI Kabel finden Sie einen Adapterring, welcher über die gängigsten Anschlüsse verfügt. Wählen Sie den entsprechenden Adapter aus und verbinden Sie diesen mit dem HDMI Kabel. Nun können Sie Ihr Gerät mit dem Adapter verbinden.

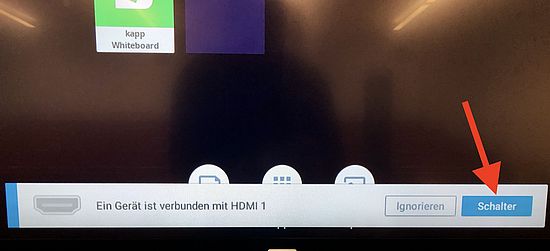

Es erscheint eine Anzeige auf dem Bildschirm (siehe Foto). Sobald Sie auf Schalter drücken wird eine Verbindung aufgebaut.

Hierfür ist es notwendig, dass Sie nebst dem HDMI Kabel auch das USB-Kabel mit Ihrem Gerät verbinden.

Im Normalfall sollte nun eine Steuerung möglich sein. Ihr Finger ersetzt nun die Mausfunktion.

Macbooks, welche über das neue System Catalina verfügen, können diese Funktion derzeit noch nicht nutzen (Stand: 03/2020)

Sie können mittels dem Adapterring, den entsprechenden Adapter auswählen und mit dem HDMI Kabel verbinden.

Nun erscheint auf dem Smartboard unten, dass Sie via drücken von "Schalter", auf den Anschluss wechseln können.

Ja. Smarttechnologie die Verbindungsmöglichkeit via einer kleinen App/Software an.

Hierzu starten Sie bitte auf dem Smartboard unten im Menü die Funktion "Bildschirmfreigabe".

Nun erscheint links eine IP-Adresse. Diese können Sie nun nach dem Starten der App/Software eingeben und schon sind sie mit dem Board verbunden.

Die entsprechende App/Software können Sie hier herunterladen:

Android Geräte:

https://support.smarttech.com/en/downloads/iq-appliance/screen-share-app-for-android-devices

Apple iPhone/iPad:

https://apps.apple.com/ch/app/smart-screen-share/id1481414995

Apple MacOS Computer:

https://support.smarttech.com/downloads/iq-appliance/screen-share-app-for-macos-computers

Chrome OS Geräte:

https://support.smarttech.com/en/downloads/iq-appliance/screen-share-app-for-chrome-os-devices

Windows Computer:

https://support.smarttech.com/downloads/iq-appliance/screen-share-app-for-windows-computers



Ja. Über den darauf vorhandenen Browser haben Sie Zugang zum Internet.

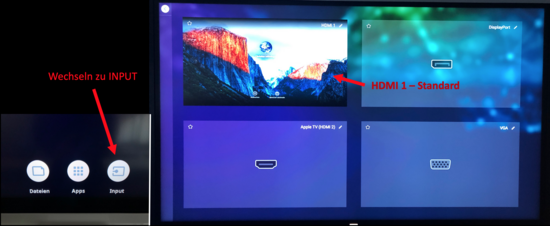

Wechsel Smartboard zu Monitor

Über den Homebutton (unten mittig) gelangen Sie auf die Startseite.

Dort kommen Sie via dem Input-Button auf die Anschlussseite. Nun erkennen Sie schon in der Voransicht auf welchem Kanal ihr Gerät angeschlossen ist - im Normalfall auf HDMI 1. Jetzt können Sie auf das Fenster klicken und es öffnet sich.

Ja. Hierfür wenden Sie sich bitte an Herrn Christian Möhringer (christian.moehringer@clutterunibas.ch).

Ein kurzes Video finden Sie hier:

https://www.youtube.com/watch?v=jQZ9zfOvfWA
